Делая ограждения для частного дома или дачи, в роли ворот для въезда на территорию многие отдают предпочтения откатным конструкциям. Ворота этого типа удобны и просты в эксплуатации, они весьма надежны, имеют красивый вид и смогут долго прослужить без ремонта. Чтобы они действительно исправно служили и не причиняли лишних хлопот, нужно изначально правильно сделать фундамент под откатные ворота.
Сами ворота имеют относительно небольшой вес и, казалось бы, нюансов в закладке фундамента не должно быть. Несмотря на это, есть одна особенность в откатных конструкциях, которая требует создания надежного фундамента под ворота. Она заключается в том, что рабочая нагрузка создается не только в вертикальном направлении, но и в горизонтальном. Горизонтальные нагрузки появляются в те моменты, когда створка ворот открывается и закрывается. Кроме этого, фундамент воспринимает на себя нагрузку со стороны несущих балок, на которых закреплены ворота.
Какой тип фундамента подойдет?
Чтобы ворота служили долго и надежно, чаще всего используют каркасно-монолитный или свайный фундамент. Первый тип основания можно применять практически на всех типах грунтов с низким расположением вод и несущественными сезонными сдвигами почвы. На болотистых, пучинистых грунтах и суглинке, а также на участках с высоким уровнем грунтовых вод рекомендуется использовать свайный фундамент для откатных ворот.
Закладка каркасно-монолитного фундамента
Рассмотрим поэтапно создание фундаментного основания для ворот откатной конструкции.
Подготовительный процесс
На начальном этапе нужно рассчитать уровень основания будущего фундамента. Он должен быть таким, чтобы после укладки дорожного покрытия (асфальта, плитки) расстояние между покрытием в месте открывания створки и ее нижней крайней точкой составляло не меньше 50 мм. Рассчитав необходимый уровень основания, начинаются землеройные работы. Нужно выкопать траншею, в которую будет установлена закладная под откатные ворота, а затем провести бетонирование.
Рекомендуется копать траншею на глубину не менее 1,3 м. Важно учитывать региональный микроклимат – глубину промерзания грунта и расположение грунтовых вод. В траншее следует предусмотреть песчаную подушку – она защитит фундамент от разрушений при возможных сезонных движениях грунта. Чтобы стабилизировать бетонную конструкцию фундамента достаточно будет подушки толщиной порядка 0,3-0,4 см. Что касается ширины траншеи под фундамент, то как правило, ее делают в пределах 0,4-0,45 м. Завершающим этапом подготовительных работ станет монтаж опалубки и прокладывание кабель-каналов. На рисунке представлен один из возможных чертежей реализации фундамента откатных ворот и прокладывания необходимых кабель-каналов.
Чтобы правильно провести электрификацию откатных ворот изначально определяются, где будут располагаться все узлы, работающие от электричества: привод, фотоэлементы, сигнальные лампы. Затем составляется электрическая схема их подключения и выбирается оптимальное место для прокладывания кабель-канала. Чтобы укладка произошла правильно, нужно учитывать следующее:
- электрический кабель, который будет находиться под слоем грунта и бетона, должен прокладываться с применением металлической трубы (подойдут трубы с диаметром не менее 30 мм);
- места поворота и изгиба трубы не должны препятствовать свободному перемещению кабеля;
- укладка металлической трубы должна происходить на глубину не меньше 300 мм;
- конец трубы не должен выступать над поверхностью грунта больше чем на 50 мм.
Монтаж закладной

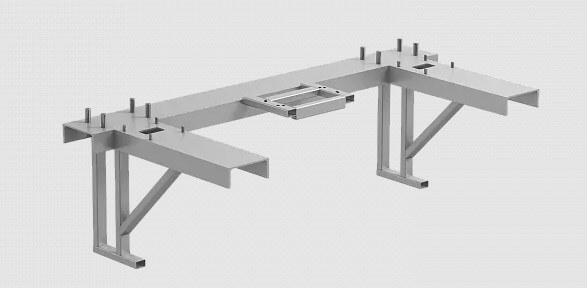

После завершения подготовительных работ приступают к установке закладной. Важно, чтобы место ее размещения точно соответствовало расположению проема будущих ворот, иначе створка будет закрываться либо криво, либо неплотно. Могут использоваться заводские закладные для откатных ворот в виде специальных металлических рам или самодельные конструкции, сваренные из стального швеллера и арматуры, как на рисунке ниже.
Если будет использоваться самодельная закладная, нужно тщательно контролировать процесс ее сборки. От надежности этого узла зависит долговечность и работоспособность всей конструкции ворот. Изначально отрезают швеллер необходимой длины и металлопрофиль для стоек. Далее стойки привариваются к швеллеру и выполняется их обвязка арматурой. После проверки прочности и качества сварных швов закладная готова к монтажу.

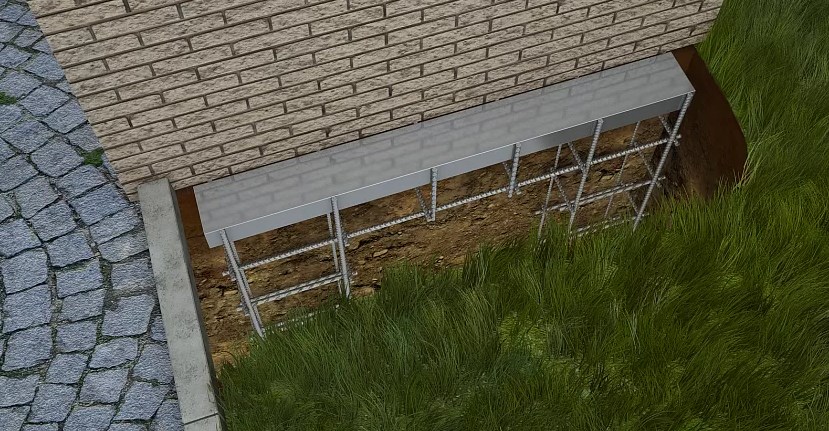

То, как будет располагаться закладная, изображено на рисунке.
Заливка фундамента
Завершающим этапом станет заливка бетона. Перед началом бетонирования нужно убедиться в том, что закладная конструкция соответствует уровню дорожного покрытия в месте открывания створки.
Проверив горизонтальность закладной с помощью уровня, можно приступать к бетонированию. Рекомендуется использовать бетон марки М250. Чтобы будущий фундамент получился высокопрочным, нужно использовать погружной вибратор. Он исключит образования пор и воздушных включений в застывающем бетоне. Если вибратора нет, подойдут подручные средства в виде лома или лопаты. Их периодическими погружениями в бетонный раствор можно удалить из него весь воздух, повысив прочность будущего основания.
Важно помнить, что последующие работы по установке ворот можно проводить не раньше, чем через четыре недели. Это время необходимо для того, чтобы бетон полностью застыл и приобрел необходимую прочность.
Винтовой фундамент

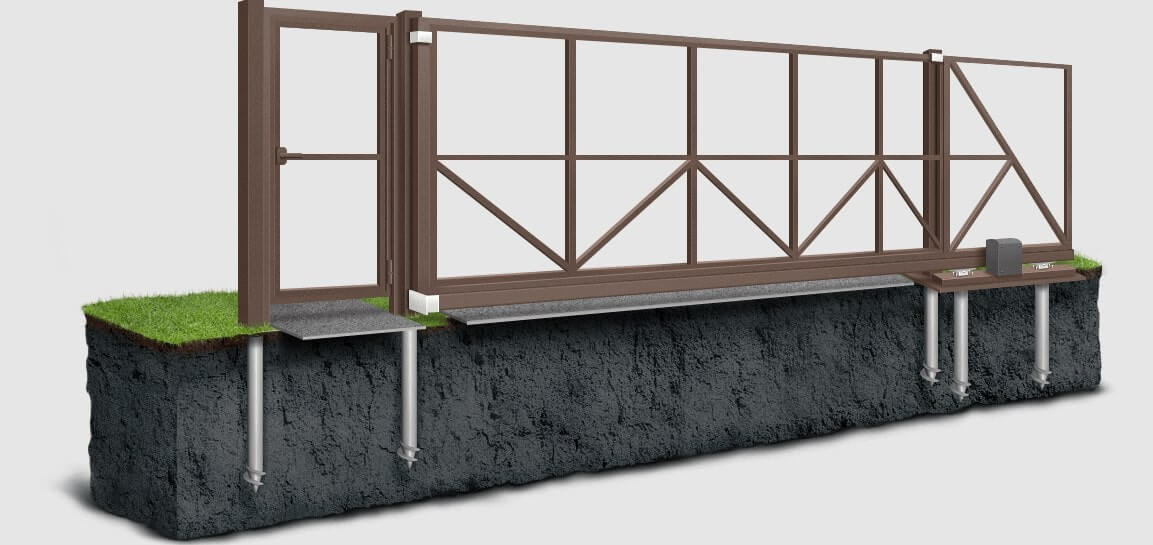

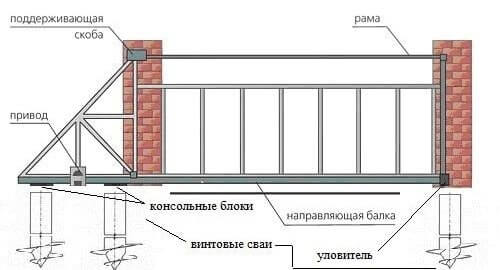

Откатные ворота на винтовых сваях устанавливаются в тех местах, где есть вероятность сильных сезонных смещений грунта. В этом случае этот тип фундамента будет более надежным. Для него потребуются металлические сваи, которые углубляются в почву на глубину 2-2,5 м. Схема размещения свай достаточно проста.
Одна свая должна находиться на противоположной створке стороне, еще одна устанавливается в начале фундамента. Третья свая находится в крайней конечной точке фундамента. Конструкции из трех свай достаточно, если длина ворот не превышает пяти метров. Для ворот длиной семь и больше метров потребуется большее число свай. Чтобы определить их точное количество, нужно учитывать, что расстояние между соседними сваями должно быть порядка 0,25-0,35 м.
Для проведения монтажа свай, выкапывают ямку, диаметр которой не превышает размер лопастей сваи. Будет достаточно глубины около 40-50 см. Затем свая вкручивается в грунт на необходимую глубину. Если есть необходимость, оставшийся над грунтом конец срезают. После монтажа сваи ее полость заливается бетоном – это необходимо делать для того, чтобы продлить срок службы свай, а соответственно и ворот. Если проводится монтаж временных ворот (на несколько лет), бетонирование можно не проводить. Завершив установку всех свай, к ним приваривается швеллер. Все сварные швы должны обрабатываться антикоррозионным составом.
Особенность свайного фундамента заключается в том, что продолжать установку ворот можно на следующий день после его монтажа. Это существенно сокращает время, необходимое на то, чтобы завершить процесс установки откатных ворот на объекте.
